Новый пульт не решил проблему: что проверить в кабелях, датчиках и питании дорожной машины
Опубликовано: 16.10.2026
Ситуация, знакомая многим механикам и операторам дорожной техники: асфальтоукладчик или фреза начинает выдавать ошибки, нивелирование работает с перебоями или полностью отключается. Логика подсказывает, что виноват пульт — именно он постоянно в руках, на него попадает пыль, вибрация и влага. Пульт меняют на новый, часто недешевый, но проблема никуда не исчезает. Оказывается, контроллер — лишь вершина айсберга, а истинная причина кроется глубже в инфраструктуре машины.
Почему замена пульта — это не гарантия успеха
Пульт управления системой нивелирования (будь то Volvo, Dynapac или другой бренд) — это интерфейс. Он отправляет цифровые или аналоговые команды контроллеру, который, в свою очередь, управляет гидравлическими клапанами, опираясь на данные от датчиков. Если линия связи разорвана, питание нестабильно или датчик выдает шум, самый современный и дорогой пульт не сможет заставить машину работать корректно. Исправность пульта управления следует оценивать вместе с датчиками и кабельной разводкой.
Прежде чем списывать старый контроллер со счетов или обвинять нового в браке, стоит провести системный аудит связующих звеньев системы. Экономически целесообразнее потратить пару часов на прозвонку цепей, чем просто покупать запчасти наугад.
Силовые кабели и линии питания: скрытые виновники
Дорожная машина — это агрегат, работающий в условиях экстремальной вибрации, перепадов температур и абразивной пыли. Именно питающие и сигнальные линии принимают на себя первый удар.
Микротрещины и внутренние обрывы
Вибрация укладчика или фрезы вызывает усталость металла в жилах кабелей. Визуально оболочка может выглядеть целой, но внутри медные проводники переламываются. При включении системы контакт может появляться, а при начале работы — пропадать. Мультиметр в режиме прозвонки с легким покачиванием жгута быстро выявляет такие дефекты. Для сопоставления пригодится отдельный разбор: диагностика пульта управления Volvo.
Окисление контактов разъемов
Гидравлическое масло, вода и асфальтовая пыль образуют на контактах изолирующую пленку. Особенно страдают разъемы, расположенные вблизи шнеков и выглаживающей плиты. Снятие колодки, визуальный осмотр на наличие зеленого налета или черных точек прижога, а также чистка специальным контактом спреем часто возвращают систему к жизни без замены пульта.
Просадки напряжения
Система нивелирования критична к качеству питания. Если генератор машины работает на пределе, а аккумуляторы изношены, напряжение в бортовой сети может проседать ниже допустимых 10-11 вольт при пуске гидронасосов. Контроллер уходит в защиту или перезагружается. Измерение напряжения нужно проводить не на клеммах АКБ, а непосредственно на разъеме питания блока управления нивелированием.
Датчики нивелирования: слух и зрение системы
Если пульт работает, питание стабильно, но машина «слепа» или «глуха», причина кроется в сенсорах. Система нивелирования опирается на их показания, и малейшая погрешность ведет к браку укладки.
- Ультразвуковые (сонические) датчики: Самый распространенный тип. Их уязвимость — физическое загрязнение излучателей и приемников. Кусочки асфальта, налипшая мастика или даже водяная пленка меняют скорость прохождения звука, и система начинает «видеть» несуществующие перепады высот. Чистка мягкой ветошью и проверка калибровочных значений — обязательный шаг.
- Лазерные ротационные датчики: Требуют идеальной геометрии установки. Малейший люфт в кронштейне, который крепит лазерный приемник к плите, приводит к тому, что вибрация имитирует сигнал об изменении уровня. Лазер нужно проверять вместе с базой — струной или лазерным излучателем, убедившись, что они не смещены.
- Цилиндрические тензодатчики (поплавкового типа): Механически изнашиваются быстрее всего. Внутри корпуса со временем накапливается грязь, которая мешает свободному ходу штока. Проверка заключается в ручном перемещении штока и оценке реакции на экране пульта — значения должны меняться плавно, без рывков и зависаний.
Гидравлика и электромагнитные клапаны: мышечная масса
Электроника формирует команду, но физическую работу выполняет гидравлика. Пропорциональные клапаны, управляемые сигналами от контроллера, подвержены загрязнению гидравлическим маслом. Если в системе есть стружка или частицы износа, клапан может заклинить в открытом или закрытом положении.
Симптомы такой поломки коварны: пульт показывает, что нивелирование активно, датчики светятся, но плита не реагирует на неровности или, наоборот, начинает раскачиваться. Проверка заключается в измерении сопротивления обмотки клапана (обычно в диапазоне 10-20 Ом) и оценке щелчка соленоида при подаче на него прямого питания от аккумулятора.
Сравнение подходов: метод тыка против системной диагностики
Практика ремонта дорожной техники делит подходы к поиску неисправностей на два кардинально разных лагеря. Выбор стратегии напрямую влияет на время простоя и бюджет.
| Критерий | Замена узлов (метод тыка) | Системная диагностика (от причины) |
|---|---|---|
| Финансовые затраты | Высокие. Покупка нового пульта, датчиков или клапанов «на пробу» требует значительных вложений. Неисправные узлы часто не принимают обратно. | Низкие. Основные траты — время механика и дешевые расходники (очиститель контактов, изолента). |
| Время простоя | Предсказуемое, но долгое. Зависит от логистики запчастей. Если купленная деталь не помогла, простой умножается. | Короткое. При наличии схемы и мультиметра 80% электрических проблем находятся за 1-2 часа. |
| Вероятность рецидива | Высокая. Если причина в перетертом жгуте, новый дорогой пульт скоро выйдет из строя из-за короткого замыкания. | Низкая. Механик устраняет корень проблемы — укрепляет жгут, чистит разъем, восстанавливает изоляцию. |
| Требуемая квалификация | Низкая. Не нужно понимать принцип работы CAN-шины или гидравлики, достаточно уметь откручивать болты. | Высокая. Требуется знание электросхем, умение читать осциллограммы и понимать логику работы пропорциональной гидравлики. |
Замена исправного пульта дефектным — классический пример маскировки симптома. Система нивелирования работает как замкнутый контур: изменение любого параметра без понимания физики процесса лишь сдвигает баланс, создавая новые ошибки.
Практический алгоритм: от простого к сложному
Чтобы не блуждать наугад, стоит придерживаться жесткой последовательности проверок. Она экономит время и помогает убедиться, что ни один элемент не будет пропущен.
- Проверка питания на контроллере. Включите зажигание, измерьте напряжение между плюсовой и минусовой клеммами блока управления. Оно должно быть близко к напряжению на АКБ (погрешность не более 0.5В).
- Инспекция массы. Плохая масса — бич дорожной техники. Проверьте сопротивление между корпусом контроллера и рамой машины. Оно должно быть нулевым или близким к тому.

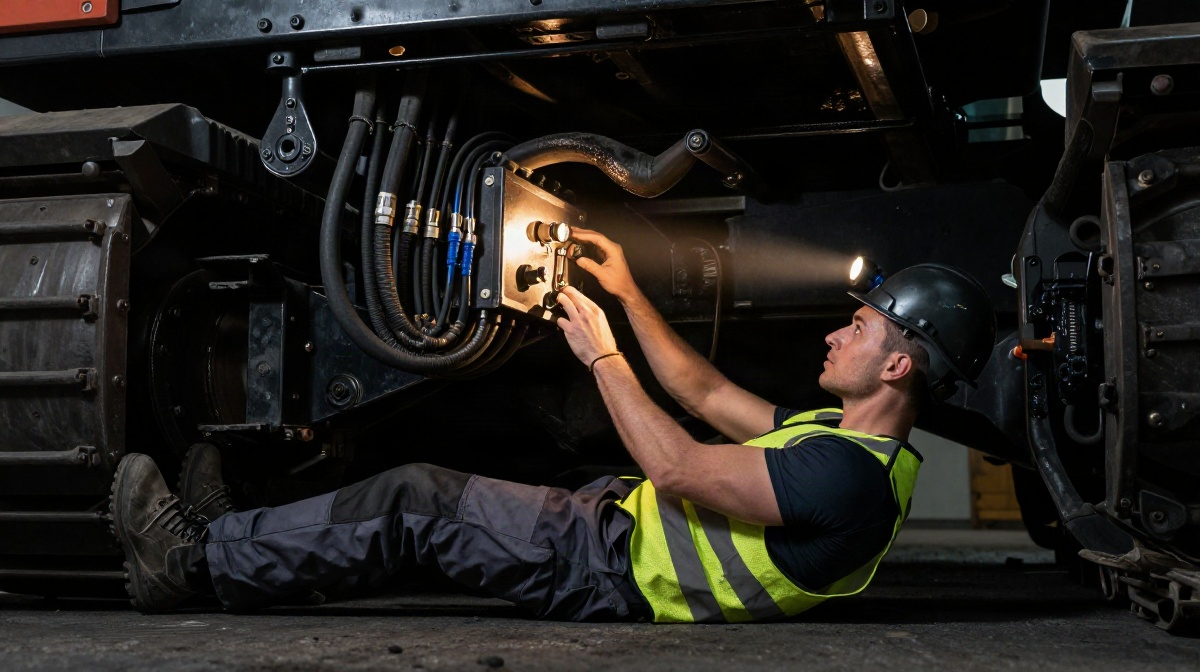

- Визуальный и тактильный осмотр жгутов. Пройдитесь по всем видимым кабелям от пульта до блока и от блока до датчиков. Ищите потертости, оплавления, места, где кабель жестко зафиксирован стяжками и мог переломиться.
- Тестирование датчиков по отдельности. Отключите по одному датчики от системы. Если при отключении одного из них система стабилизируется (выдает ошибку отсутствия датчика, но перестает хаотично дергаться), виновник найден.
- Проверка CAN-шины. Если пульт не видит контроллер вообще, проблема в линии передачи данных. Измерьте сопротивление между CAN-High и CAN-Low — оно должно быть около 60 Ом (при включенном питании и установленных терминирующих резисторах).
- Тест гидравлических клапанов. Подайте прямой управляющий сигнал на клапан толкателя/выглаживающей плиты. Если гидравлика срабатывает четко, проблема в электронном управлении. Если нет — клапан нужно снимать и промывать.
Дорожная техника требует отношения к себе как к единому организму. Пульт управления — это лишь язык, на котором оператор общается с машиной. Если машина оглохла, парализована или ослепла из-за поврежденных нервов (кабелей) или рецепторов (датчиков), красноречивый язык не поможет. Только методичный подход и понимание физики процессов позволяют отличить реальную поломку контроллера от банального обрыва провода где-то в глубине рамы.
